تفاصيل المنتج:
|
| وظيفة: | نوع الفرن الجانبي حاقن التدفق الدوراني | ميزة: | تقليل الفقد الحراري ، كفاءة عالية في إزالة الغاز |
|---|---|---|---|
| غاز: | مضغوط N2 و Cl2 و Ar | الجهد االكهربى: | 380 فولت 50 هرتز |
| كفاءة التفريغ: | 30٪ | تثبيت: | مثبتة على جانب الفرن |
| بيئة العمل: | أقل من 230 درجة | ||
| إبراز: | آلة تفريغ الألمنيوم,نظام تفريغ الألمنيوم وصهره |
||
نوع الفرن الجانبي حاقن التدفق الدوراني نظام تفريغ وتدفق الألمنيوم المصهور بجانب باب الفرن
1. مقدمة المعدات
يقوم المحرك بتشغيل دوار الجرافيت المغمور في سائل الألومنيوم للدوران ، وفي نفس الوقت ، يتم إدخال نيتروجين عالي النقاء (أو الأرجون) في سائل الألومنيوم من خلال دوار الجرافيت.يمكن لدوار المصفاة تفتيت الغاز الخامل بشكل فعال إلى فقاعات صغيرة.تتوزع الفقاعات بالتساوي وتطفو في الألومنيوم المصهور.يكون الضغط الجزئي للهيدروجين في الألومنيوم المصهور أعلى من الضغط الموجود في الفقاعات ، وسوف ينتشر الهيدروجين في الغاز الخامل ويطفو على سطح السائل مع الفقاعات ، وبالتالي يقلل بشكل فعال محتوى الهيدروجين في الألومنيوم المصهور.
• نزع الهيدروجين / إزالة الشوائب / نزع القلوية
• واحدة من أكثر تقنيات إزالة غاز الألمنيوم المصهور فعالية ، وهي الخيار الأول لمسبوكات الألومنيوم عالية الجودة!
يمكن تركيب حاقن التدفق الدوراني الجانبي للفرن بين فرنين قابلين وتنفيذ عملية التفريغ في فرن الإمساك لإزالة الهيدروجين والشوائب.يمكن لجهاز واحد أن يخدم فرنين للاحتفاظ يتطلبان مساحة أقل عندما تكون المساحة قيدًا لتركيب المعدات.
2. تكوين المعدات
| لا. | اسم المكون | كمية | وحدة | الصانع |
| 1 | عربة كهرباء | 1 | تعيين | هيدب |
| 2 | نظام الدوران | 1 | تعيين | هيدب |
| 3 | نظام تمديد وانكماش الدوار | 1 | تعيين | هيدب |
| 4 | نظام الدوران الدوار | 1 | تعيين | هيدب |
| 5 | نظام تغذية التدفق | 1 | تعيين | هيدب |
| 6 | نظام التحكم الآلي | 1 | تعيين | هيدب |
3. ميزات المعدات
إن قابلية ذوبان الهيدروجين في الألمنيوم المصهور عالية جدًا ، مما يقلل من الخصائص الفيزيائية وأداء التصنيع للمسبوكات.من أجل صب مصبوبات عالية الجودة ، يجب التحكم في محتوى الهيدروجين في الألومنيوم المصهور عند مستوى منخفض.
المعدات كاملة صلبة وصلبة ، ولا يوجد اهتزاز أثناء الاستخدام.
آلية تغذية التدفق مصنوعة من الفولاذ المقاوم للصدأ 304 ، وهو مقاوم للتآكل ، ومسحوق بشكل متساوٍ ، وكمية المسحوق المضافة قابلة للتعديل بشكل لا نهائي.
يتم توصيل عمود الجرافيت بواسطة مشبك الكتلة ، والذي يتمتع بمحورية جيدة مع محور الدوران للمعدات وهو مناسب للفك والتجميع.
متطلبات معالجة الدوار الدوار صارمة ومحورية جيدة ، والاهتزاز أصغر من منتج المنافسين الآخرين.
يمكن أن يعمل عمود الدوران لفترة طويلة في بيئة 200 درجة مئوية.
آلية المشي للعربة المتحركة تعتمد سكة توجيه تشكيل خاصة وأسطوانة تشحيم ذاتي ، وهي خالية من الصيانة في التشغيل اليومي.
بالمقارنة مع طريقة تكرير التدفق اليدوي ، يمكن أن تقلل من كثافة اليد العاملة للعمال وتضمن تأثير التكرير.
أ.تقليل استهلاك التدفق
ب.تسريع ذوبان النفايات والسبائك الوسيطة
ج.اصنع التركيب الكيميائي ودرجة حرارة زي الذوبان
د.قلل أو توقف عن استخدام الكلور أو الفلورايد
ه.تقليل انبعاثات الدخان والغبار
F.تحسين سلامة وصحة العمال.
جميع المكونات تستخدم أجزاء موثوقة من شركة Siemens و Schneider وغيرها من العلامات التجارية العالمية الشهيرة.
4. عملية العمل
1. موقد الفرن يتوقف عن صهر المواد الخام ، ويفتح الباب الجانبي للفرن.
2. التحكم عن بعد في العربة الكهربائية القريبة من باب الفرن
3. قم بتوصيل مقبس الطاقة الكهربائية والأرجون / النيتروجين المضغوط
4. التحكم عن بعد في حاقن التدفق الدوراني للعمل وفقًا لعملية الإعداد تلقائيًا
5. يتحرك الدوار إلى الفرن قبل غمر المكره في الألومنيوم المصهور
6. ينفخ الأرجون / النيتروجين من الدوار ويتحرك الدوار في الألومنيوم المصهور حتى يتم غمر المكره.
7. ابدأ بتدوير الدوار والمكره
8. يعمل نظام تغذية التدفق ويحقن التدفق في الألومنيوم المصهور
9. عند الانتهاء من عملية التكرير ، يبدأ الإنذار لتنبيه العامل
10. يتوقف الدوار عن الدوران وتحريك المكره خارج المكره
11. يتوقف ضغط الأرجون / النيتروجين للخروج من الدوار
12. يعود الدوار إلى وضع الانتظار وتنتهي عملية التفريغ.
13. التحكم عن بعد في حاقن التدفق الدوار إلى موضع آخر من أجل عملية التفريغ والتدفق التالية لفرن الإمساك.
5. المعلمات الرئيسية
| غرض | بيانات | ملاحظة | |
| تكرير الغاز | نقاء٪ | 99.997 ليرة تركية | درجة نقاء عالية من الأرجون أو النيتروجين |
| الضغط MPa | 0.1-0.6 قابل للتعديل | ||
| تدفق م³ / ساعة | 5.7 ～ 25.5 قابل للتعديل | ||
| كهرباء | مرحلة | 3 مراحل 4 أسلاك | ||
| الجهد الخامس | 380 فولت | |||
| التردد هرتز | 50 هرتز | |||
| إجمالي الطاقة كيلوواط | ||||
| عربة متحركة متحركة | قوة كيلوواط | لتحريك العربة | ||
| محرك رمح الدوار | قوة كيلوواط | لدوران العمود | ||
| محرك تغذية التدفق | قوة كيلوواط | لتغذية التدفق | ||
| زاوية شطبة الدوار | ||||
| تداول الألمنيوم المصهور | ||||
| كفاءة إزالة الهيدروجين | ＞ 30٪ (بعد 30 دقيقة من عملية التفريغ) | |||
| سرعة تغذية التدفق | 0 ~ 6 كجم / دقيقة | |||
| سرعة الدوار ص / دقيقة | تم التعديل بواسطة VFD | |||
| وقت تكرير التفريغ دقيقة | قابل للتعديل | |||
| درجة حرارة الألمنيوم المصهور ℃ | 640-850 | أثناء التكرير | ||

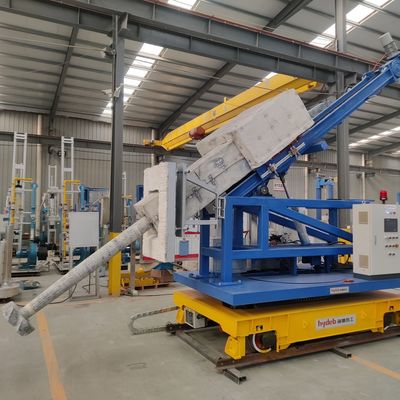

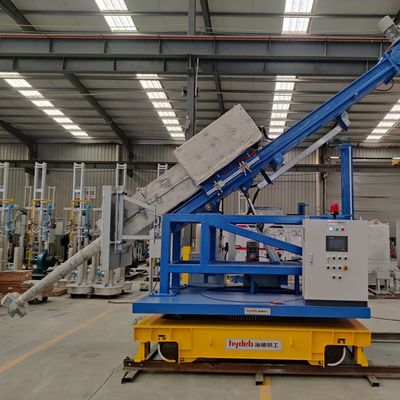

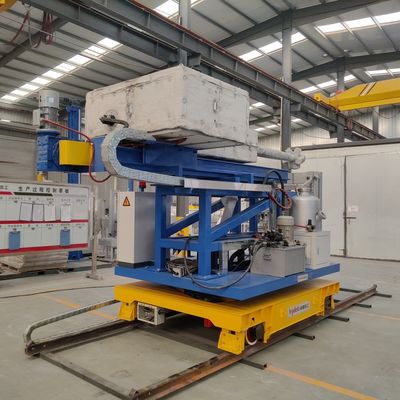

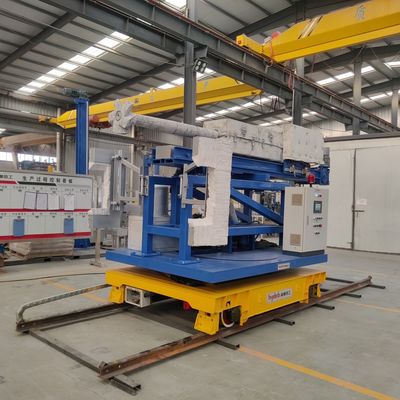

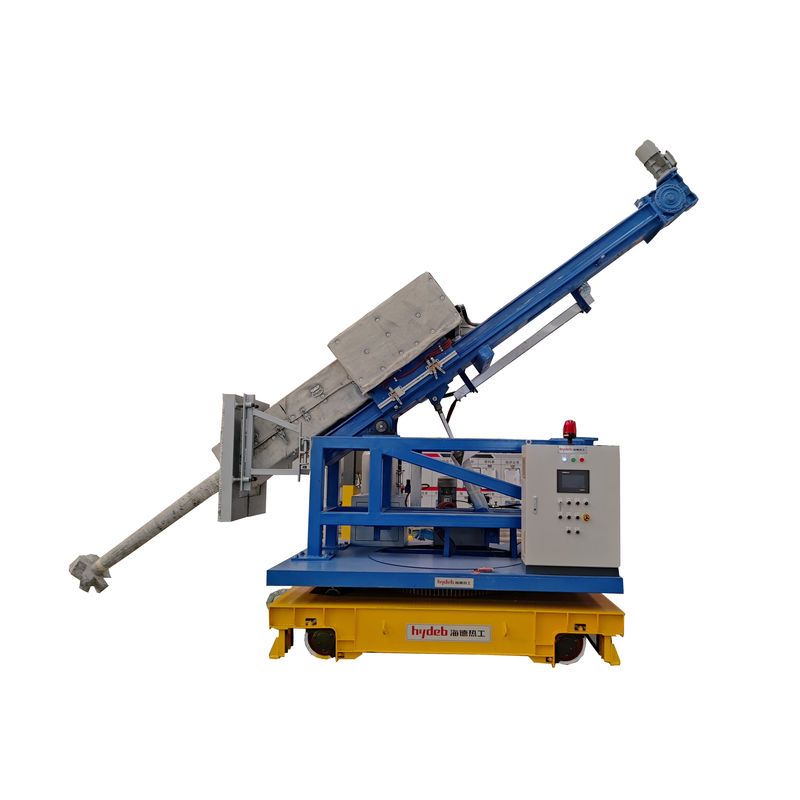

6. صور المعدات
