تفاصيل المنتج:
|
| وظيفة: | تفريغ الألمنيوم المصهور وخلطه في الفرن | يكتب: | HDR-2000 |
|---|---|---|---|
| كفاءة degassing: | 30% | مزود الطاقة: | 380V / 50Hz / 3 مراحل |
| تكرير الغاز: | نيتروجين / أرجون | وزن: | 3000 كجم |
| البعد: | accoridng بحجم الفرن الخاص بك | ||
| إبراز: | وحدة التفريغ الدوراني لفرن الألمنيوم,جهاز حاقن التدفق الدوراني,وحدة التفريغ الدوراني للمصهور |
||
جهاز حقن التدفق الدوراني HDR-2 لعملية إزالة الغازات من فرن الألومنيوم المصهور
1. مقدمة عن المعدات
• يقوم المحرك بتدوير الدوار الجرافيتي المغمور في سائل الألومنيوم، وفي نفس الوقت، يتم إدخال نيتروجين عالي النقاء (أو أرجون) إلى سائل الألومنيوم من خلال الدوار الجرافيتي. يمكن لدوار المكرر أن يكسر الغاز الخامل بشكل فعال إلى فقاعات صغيرة. تتوزع الفقاعات بالتساوي وتطفو في الألومنيوم المصهور. يكون الضغط الجزئي للهيدروجين في الألومنيوم المصهور أعلى من الضغط الجزئي في الفقاعات، وسوف ينتشر الهيدروجين في الغاز الخامل ويطفو إلى سطح السائل مع الفقاعات، وبالتالي يقلل بشكل فعال من محتوى الهيدروجين في الألومنيوم المصهور.
• إزالة الهيدروجين/إزالة الشوائب/إزالة القلويات
• واحدة من أكثر تقنيات إزالة الغازات فعالية للألومنيوم المصهور، الخيار الأول لصب الألومنيوم المتطور!
2. تكوين المعدات
| الاسم | الكمية | ملاحظة | |
|
الجزء المضيف |
آلية المشي في الصندوق المتحرك | مجموعة واحدة | |
| نظام الإمالة | مجموعة واحدة | ||
| نظام دوران الدوار | مجموعة واحدة | ||
| نظام تأرجح آلية الدوران | مجموعة واحدة | ||
| نظام رش التدفق | مجموعة واحدة | ||
| الإطار | مجموعة واحدة | ||
| نظام التحكم | نظام غاز النيتروجين / الأرجون | مجموعة واحدة | |
| نظام التحكم الكهربائي | مجموعة واحدة | ||
| خزانة التحكم | قطعة واحدة | ||
|
أخرى |
دوار الجرافيت | مجموعة واحدة | |
| عمود الجرافيت | مجموعة واحدة | ||
| لوحة عزل العمود الرئيسي | مجموعة واحدة | ||
3. المعلمات الرئيسية
| العنصر | البيانات | ملاحظة | |||
| الغاز المكرر | النقاء % | ≥99.996 |
نيتروجين أو أرجون عالي النقاء
|
||
| محتوى الماء جزء في المليون | ≤ 3 | ||||
| O2 جزء في المليون | ≤ 5 | ||||
| الضغط ميجا باسكال | 0.1-0.6 قابل للتعديل | ||||
| معدل التدفق لتر/دقيقة | 15～30 قابل للتعديل | ||||
| هواء مضغوط | الضغط ميجا باسكال | ≥0.4 | |||
| معدل التدفق م3/ساعة | ≥0.5 | ||||
| معلمات الطاقة | عدد مراحل الطاقة | 3 | |||
| الجهد فولت | 380 | ||||
| التردد هرتز | 50 | ||||
| إجمالي الطاقة كيلو واط | 15 | ||||
| محرك الصندوق المتحرك | الطاقة كيلو واط | 0.75 | يستخدم للمشي في الصندوق المتحرك | ||
| محرك العمود الدوار | الطاقة كيلو واط | 11 | يستخدم لقيادة دوران عمود الجرافيت | ||
| المحرك الدوار لآلية الدوران | الطاقة كيلو واط | 0.2 | يستخدم لقيادة دوران جسم الطائرة | ||
| محرك جهاز تغذية المسحوق | الطاقة كيلو واط | 0.2 | يستخدم لقيادة جهاز تغذية المسحوق | ||
| نظام الإمالة | الطاقة كيلو واط | 1.5 | يستخدم لقلب العمود الرئيسي | ||
| نطاق تأرجح الدوار | |||||
| نطاق إمالة الدوار مم | انظر مخطط جهاز حقن التدفق الدوراني | ||||
| سرعة دوران الدوار الجرافيتي لفة/دقيقة | 100－400 | تعديل تحويل التردد | |||
| وقت إزالة الغازات بالتكرير دقيقة | 0～99 | قابل للتعديل بالوقت | |||
| درجة حرارة الألومنيوم المصهور ℃ | 640-850 | درجة حرارة الألومنيوم المصهور المكرر | |||
| حجم الدوار الجرافيتي | القطر × الطول مم | التفاصيل انظر الرسم | |||
| حجم الدوار الجرافيتي | القطر × الطول مم | التفاصيل انظر الرسم | |||
| الحجم الكلي | الطول × العرض × الارتفاع مم | التفاصيل انظر الرسم | |||
| الوزن كجم | حوالي 3000 | رهنا بالإنتاج الفعلي | |||

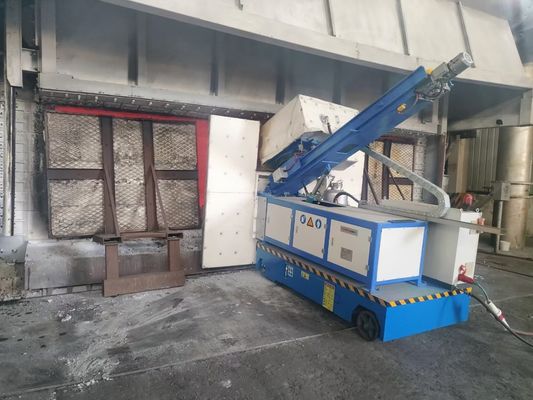

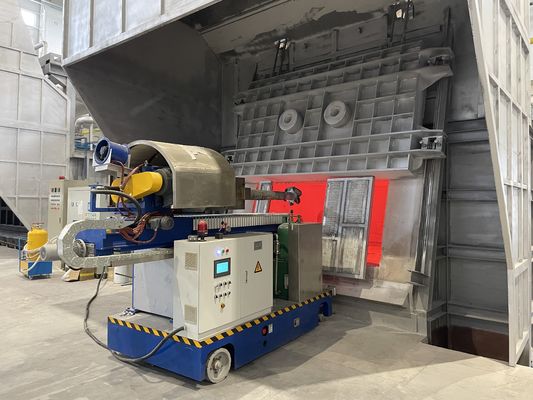

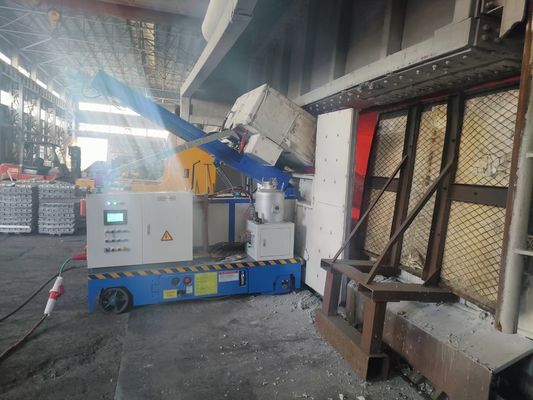

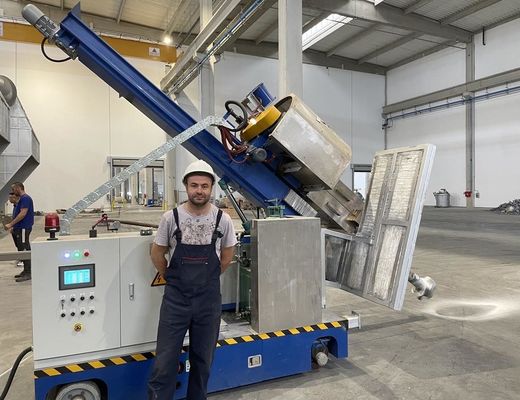

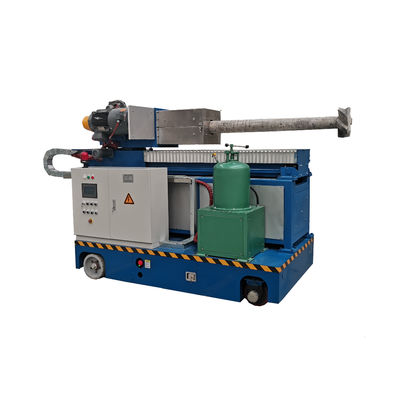

4. صور المعدات
