تفاصيل المنتج:
|
| طلب: | خردة الألومنيوم / ذوبان السبائك | تصنيف القدرة: | 1000 كلغ |
|---|---|---|---|
| الاستهلاك الطبيعي: | 55 م³ / طن | وظيفة الإمالة: | جهاز إمالة هيدروليكي |
| ฉนวน: | بطانية من ألياف السيراميك | صهر بطانة: | الحلفاء المعدنية المصبوب |
| إبراز: | فرن صهر خردة الألومنيوم,فرن صهر سبائك الألومنيوم 1000KGS,فرن صهر السبائك المعدنية |
||
صهر الغاز المتجدد وفرن البوتقة YGL-1000Q فرن صهر الألومنيوم صهر خردة الألومنيوم
1.تطبيق المعدات
• تُستخدم المعدات لنقل وصهر قصاصات الألمنيوم ، ويمكن إمالتها هيدروليكيًا لصب الألومنيوم المصهور في فرن الألمنيوم المصهور.
• اكتب YGL-1000Q
2.تكوين المعدات
| اسم | الكمية | ملاحظة | |
| جزء رئيسي | جسم الفرن | 1 مجموعة | بدون منصة opeation |
| نظام إمالة هيدروليكي | 1 مجموعة | ||
| نظام الحرق | 1 مجموعة | ||
| نظام التحكم | نظام التحكم | 1 مجموعة | |
| صندوق التحكم | 1 قطعة | ||
| جزء الخلط | جهاز الخلط | 1 مجموعة | |
| خزانة ونظام التحكم | |||
| الجزء الآخر | بوتقة | 1 قطعة | خيار |
| وثائق | 1 مجموعة | ||
3.ميزات المعدات
3.1.جسم الفرن
- يمكن إمالة فرن البوتقة بالنظام الهيدروليكي.وقد تم تصنيع غلاف الفرن عن طريق لحام الصفيحة الفولاذية والفولاذ ، ومواد معدنية أخرى من Q235
- فم المدخنة للفرن المائل مواجه للفم العلوي للبوتقة ، ويتم تشكيل "ستارة حرارية" على فوهة البوتقة لتقليل فقد الحرارة في البوتقة أثناء التسخين من الفم العلوي للبوتقة.
- يتم تزويد الجزء السفلي من جسم الفرن بمنفذ تسرب السائل ، ويتم توفير مسبار تسرب السائل عند منفذ تسرب السائل.عندما تسرب البوتقة سائل الألومنيوم ، يمكن اكتشاف إنذار في الوقت المناسب وتوقف التسخين.
- الموقد في أسفل الموقد مصنوع من مادة مقاومة للحرارة الثقيلة.مادة تبطين الموقد على جانب الموقد مصنوعة من الطوب الحراري الثقيل والصوف الليفي لتشكيل بطانة مركبة.لا يضمن هذا المزيج من المواد أن البطانة تتمتع بخصائص عزل حراري جيدة فحسب ، بل يضمن أيضًا أن البطانة يمكنها تحمل التأثير المباشر لهب الاحتراق.
- المزدوجة الحرارية لقياس درجة الحرارة - يتم استخدام المزدوجة الحرارية لقياس درجة حرارة الفرن لقياس درجة حرارة الفرن والتحكم فيها ، ويتم استخدام المزدوجات الحرارية لقياس درجة حرارة سائل الألومنيوم للتحكم في درجة حرارة سائل الألومنيوم.هناك رئيسي ومساعد بين الاثنين ، الرئيسي والمساعد يمكن تحويلهما
3.2نظام إمالة هيدروليكي
- فرن البوتقة قابل للإمالة هيدروليكيًا.قوس الإمالة مصنوع من فولاذ قناة ملحومة ولوحة فولاذية لضمان القوة الكافية والاستقرار الهيكلي.
- يشتمل النظام الهيدروليكي على محطة هيدروليكية ، وصمام اتجاهي كهرومغناطيسي ، وصمام خنق أحادي الاتجاه ، وأسطوانة هيدروليكية وأجزاء أخرى.
- يدعم أحد طرفي الأسطوانة الهيدروليكية القوس الدوار الثابت ويمكن أن يدور على طول عمود الدعم ، ويتم تثبيت الطرف الآخر على جسم الفرن.عندما يتم دفع قضيب المكبس للأسطوانة الهيدروليكية للخارج ، يتم رفع جسم الفرن ، ويميل جسم الفرن على طول محور الدوران لقوس الدوران.
- يعتمد التحكم في الإمالة التشغيل اليدوي للصمام الاتجاهي الكهرومغناطيسي ، والذي يمكنه التوقف أو تغيير الاتجاه في أي وقت.
- اضبط مفاتيح السير في أقصى وضعي الإمالة لضمان أمان الإمالة.
3.3نظام الحرق
- الموقد هو شعلة غاز اتوماتيكية من شركة بالتور مستوردة من ايطاليا.الوقود غاز طبيعي.ضغط الغاز 5000 باسكال (القيمة الحرارية للغاز الطبيعي 8600 كيلو كالوري / مكعب).
- عندما ينخفض ضغط وقود الاحتراق إلى الحد الأدنى (قابل للتعديل من 0-3000 باسكال) ، يرسل مرحل الضغط إشارة لقطع صمام الملف اللولبي لإمداد الغاز (يأتي مع الموقد).عندما يتعذر على جهاز مراقبة اللهب الكشف عن الاحتراق الطبيعي للهب ، فإنه يقوم تلقائيًا بقطع صمام الملف اللولبي لإمداد الغاز وإعطاء إشارة إنذار.
- الشعلة مركبة على عربة متحركة تحركها الاسطوانة.
- قبل إمالة جسم الفرن ، يجب أن يضمن نظام التحكم خروج أنبوب الاحتراق الخاص بالموقد من منفذ الاحتراق بجسم الفرن في الوقت المناسب.

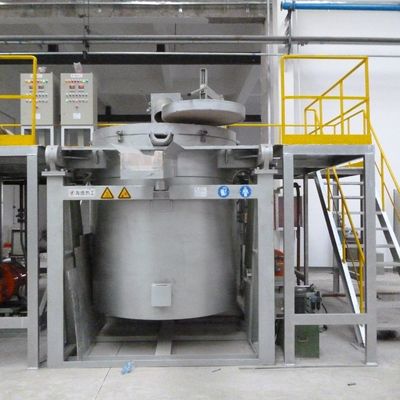

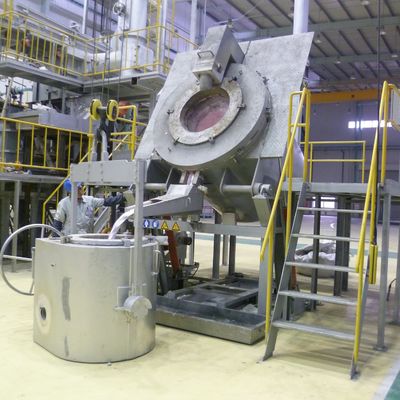

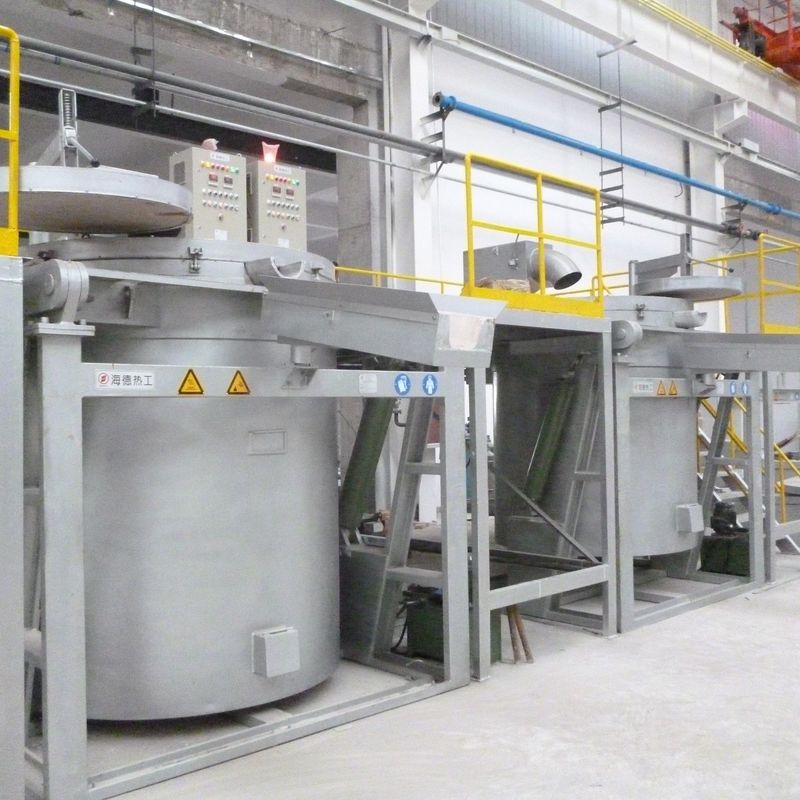

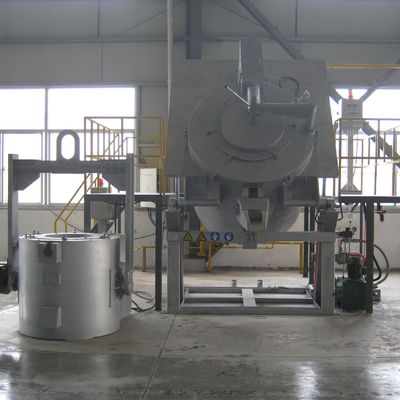

4. صورة المعدات
5.المؤشرات الرئيسية
| SN | أغراض | بيانات | ملاحظات | |
| 1 | سعة الفرن الفعالة كجم (Al) | 750 | ||
| 2 | معدل الانصهار كجم / ساعة (Al) | 350 | يوجد داخل البوتقة بالفعل 1/3 من الألومنيوم المصهور. | |
| 3 | حارق | TGB60P | ||
| 4 | استهلاك الطاقة م 3 / ساعة | حوالي 40 | ||
| 5 | أقصى درجة حرارة الفرن ℃ | 950 | ||
| 6 | دقة التحكم في درجة حرارة الألمنيوم المصهور ℃ | ≤ ± 5 | ||
| 7 | وضع التحكم في درجة الحرارة | PID + تحكم مزدوج في درجة الحرارة | ||
| 8 | نوع وحجم البوتقة مم |
ODΦ880 ، ارتفاع 1000 |
TBN800 مورجن |
|
| 9 | ارتفاع درجة حرارة سطح الفرن ℃ | ≤50 | باستثناء موقع تركيب أنبوب التسخين ومخرج التفريغ والأنبوب الصاعد | |
| 10 | مصدر الغاز | نوع الغاز | غاز طبيعي | |
| ضغط الغاز | 5 كيلو باسكال | |||
| الأعلى.تدفق | 60 م 3 / ساعة | |||
| 11 | مصدر الطاقة | الجهد الخامس | 380 | |
| التردد هرتز | 50 | |||
| قوة كو | ≤5 | |||
| 12 | ضغط الهواء MPa | 0.5-0.7 | ||
