تفاصيل المنتج:
|
| زاوية الانحدار: | 90 درجة | نظام إمالة: | أسطوانة إمالة هيدروليكية |
|---|---|---|---|
| مادة: | الحديد الصلب والنظام الهيدروليكي ومكونات أخرى | Function: | Transfer ladle tilting system |
| ميزة: | آمنة وعالية الكفاءة ودائمة ومستقرة | لون: | حسب متطلباتك |
| الجهد االكهربى: | 380 فولت / 50 هرتز / 3 مراحل | ||
| إبراز: | جهاز إمالة هيدروليكي,مغارف نقل إمالة هيدروليكية,مغارف نقل ألمنيوم مصهور هيدروليكي |
||
جهاز إمالة هيدروليكي لنقل المغارف نظام صب الألمنيوم المصهور الأوتوماتيكي مع أسطوانة إمالة هيدروليكية
1. تطبيق المعدات
يستخدم جهاز الإمالة الهيدروليكي لإمالة مغارف النقل وسكب الألمنيوم المصهور من المغارف.
2.ميزات المعدات
• عملية سهلة
• سكب الألمنيوم المصهور بأمان
• لا توجد قطع غيار
• زاوية الإمالة يمكن أن تكون 90 درجة
3. الهيكل والتكوين
---- تتكون المعدات بشكل أساسي من قوس مائل ، وقوس ثابت ، وأسطوانة مائلة ، ونظام هيدروليكي ، ونظام تحكم كهربائي وأجزاء أخرى.سيكون المظهر والأبعاد ذات الصلة وفقًا لرسم المغرفة.
---- الجهاز مثبت على الأرض في مكان ما بالورشة ، مع أزرار التشغيل يدويًا على الخزانة.
---- تتكون شريحة التمليك من هيكل ، ودعامة رأسية ، ولوحة توجيه ، وبطاقة تحديد موضع الفوهة ، وأجزاء أخرى.إنه مصنوع من صفيحة فولاذية وقسم فولاذي بعد المعالجة واللحام الضروريين ، وله قوة كافية.يتكون الإطار من جزأين: القاعدة وإطار الدوران.يتكون الإطار السفلي من فولاذ مقطع ملحوم ، مع دعامات منتصبة وألواح توجيه ملحومة في الأعلى ، والدعامات المستقيمة مصنوعة من فولاذ مقطع وملحومة بألواح فولاذية بالداخل لضمان قوة دعم كافية.
----- السناد الثابت يتكون من دعامة رأسية وقاعدة وأجزاء أخرى.كل من الدعامة والقاعدة مصنوعة من الفولاذ المبطّن بألواح ضلع التسليح.
---- يشتمل النظام الهيدروليكي على المحطة الهيدروليكية ، وكتلة الصمام ، ودائرة زيت التحكم وأجزاء أخرى.يتم التحكم في إمالة الجهاز بواسطة صمام عكسي كهرومغناطيسي.يحتاج نظام التحكم الإلكتروني للنظام الهيدروليكي إلى استخدام مكونات Siemens و Schneider لضمان التشغيل العادي للنظام ، كما تعتمد عملية الدوران طريقة الدفع.
---- يجب أن يكون نظام القلب آمنًا وموثوقًا به مع نظام حماية أمان ، ويجب استخدام أقفال هيدروليكية في الدائرة الهيدروليكية لأسطوانة القفل لضمان قفل موثوق.
---- تتبنى أسطوانة الزيت المائلة أسطوانة زيت تجويف كبيرة ، لها قدرة تحمل كبيرة ، وختم الزيت يعتمد ختم الزيت المستورد المقاوم لدرجة الحرارة العالية.
---- عندما يتم تمديد الأسطوانة بالكامل ، تكون أقصى زاوية إمالة لقوس الإمالة أكبر من 90 درجة..
---- دائرة تعشيق تصميم النظام الهيدروليكي
---- يجب أن يتمتع قضيب المكبس الخاص بالأسطوانة الهيدروليكية بإنهاء كافٍ وقوة ومقاومة للتآكل.لا اهتزاز ولا تسرب للزيت أثناء عدم التحميل والحمل.يجب معالجة السطح الخارجي لأنبوب زيت الأسطوانة الهيدروليكية لمنع ارتفاع درجة الحرارة
---- خزانة التحكم هي نوع مقاوم للغبار ذاتي الدعم ، ولا يقل سمك اللوحة الفولاذية للخزانة عن 1.2 مم.
4. المعلمات الرئيسية
| أغراض | حدود | ملاحظات | |
| تستخدم للمغرفة | حسب سعة المغرفة وحجمها | ||
| طريقة تحميل مغرفة النقل | بالرافعة أو الرافعة الشوكية | ||
| زاوية الانحدار | 90 درجة | ||
| إمالة الوقت | حوالي 90 ثانية | ||
| قوة النظام الهيدروليكي | تعتمد على سعة المغرفة | ||
| قوة | الجهد االكهربى | 380 فولت ، 3 ص | |
| تكرار | 50 هرتز | ||

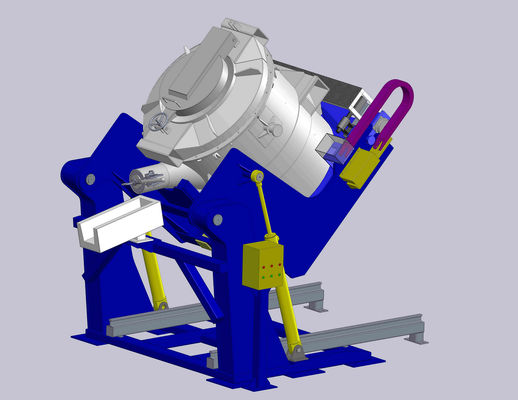

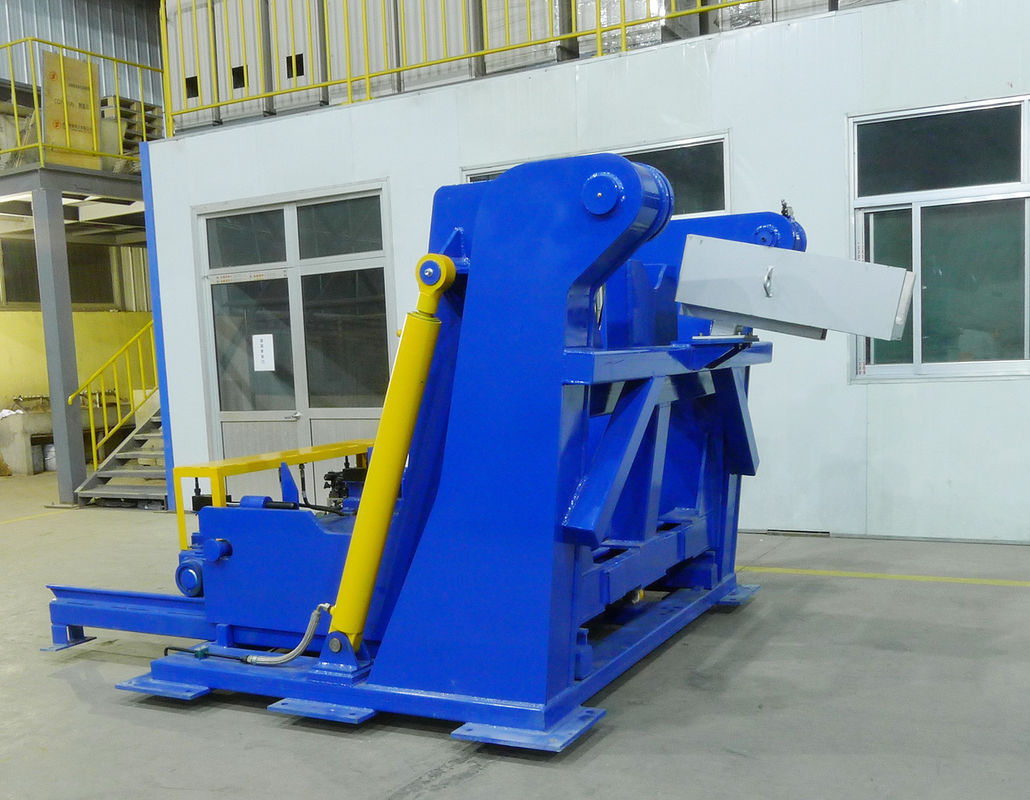

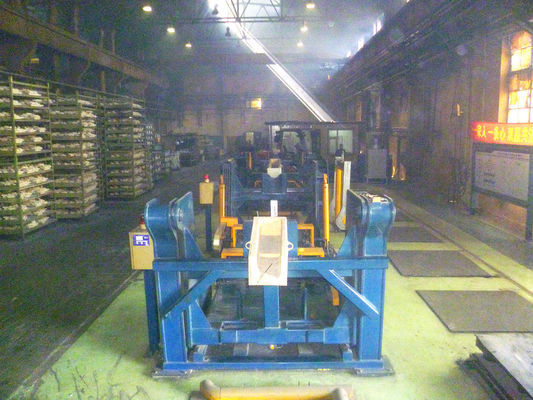

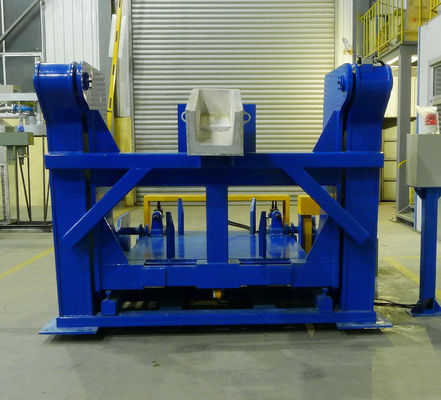

5. صور المعدات
